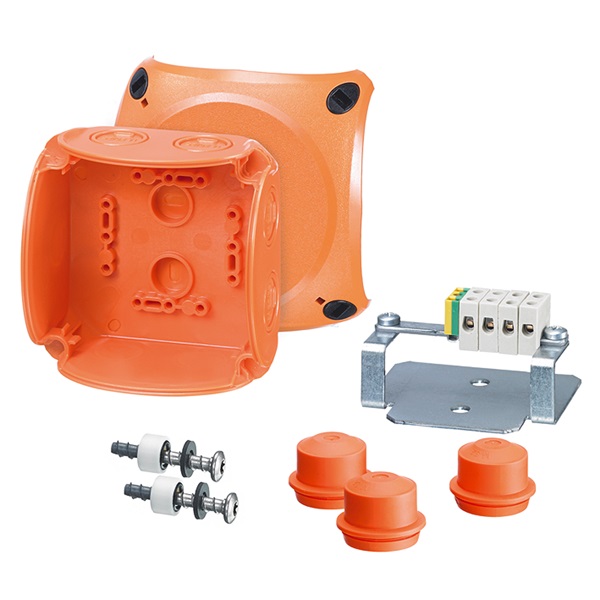

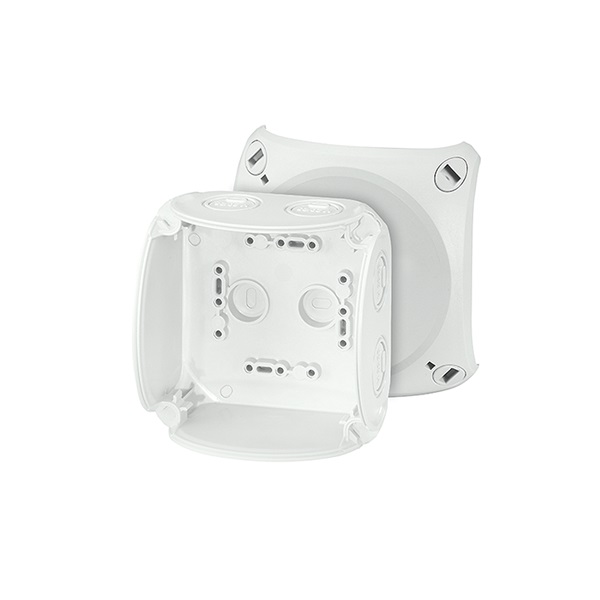

Leágazó doboz 1,5 mm², Cu Összekötő doboz 1,5-2,5 mm², Cu 5 pólusú, pólusonként 4 x 1,5 mm² tömör, 2 x 2,5 mm² tömör Összekötő kapocs nagy hőállóságú kerámiából Mellékelt kábelbevezetők: 3 db EDKF 25, tömítési tartomány: O 9-17 mm, IP 65 IP 66 védettség AKMF tömszelencével, külön rendelendő Funkciómegtartás a DIN 4102 12. rész szerint, funkciómegtartó kábelrendszerekhez A Dätwyler és Eupen kábelgyártóval együtt bevizsgálva az E30-E90 funkciómegtartási osztályokra, lásd a vizsgálati tanúsítványt: P-MPA-E-15-018, érvényesség: 2026. 05. 09-ig, letölthető: www.hensel-electric.de > Typ - Dokumente Bevizsgálva PH120 szigetelőképesség megtartásra a BS EN 50200 szerint, funkciómegtartó kábelekkel, lásd a letölthető vizsgálati tanúsítványt: www.hensel.electric.de > Typ - Dokumente A mellékelt rögzítőcsavarok használhatók C20/25 beton,KSV 12 mészhomok tégla, MZ 12 falazó tégla és KS 12 klinker tégla esetén Védett szerelésekhez Színárnyalat: narancs, RAL 2003 Névleges szigetelési feszültség: Ui = 400 V a.c./d.c. Névleges áramerősség: 24 A Alapanyag PC-GFS (polikarbonát) A kapocs meghúzási nyomatéka: 0,5 Nm Védettség IP 65 Védettség IP 66 (AKMF) Magasság: 104 mm Szélesség: 104 mm Mélység: 70 mm Tömeg: 0,371 kg szabvány szerint DIN 4102 szabvány 12. rész IEC 60670-22 BS EN 50200
Kapcsok nélkül M 25-ös kábelbevezetés a doboz alján Kábelbevezetés kikönnyítéseken keresztül, AKM-et külön kell rendelni (lásd: LES-kábelbevezető rendszerek fejezetben) „Időjárásálló”, ellenáll az időjárás okozta igénybevételeknek (napfény UV-sugárzása, esővíz, hőmérsékletváltozások, ütésállóság stb.) Tengervíz-álló „Parti- és nyíltvizi alkalmazásokra” A fedélzáró segédeszköz nélkül plombálható Fedéltartó szál és fali rögzítéshez való külső felerősítő fülek mellékelve Színárnyalat: szürke, RAL 7035 Névleges szigetelési feszültség: Ui = 1000 V a.c./d.c. Alapanyag PC-GFS (polikarbonát) Védettség IP 66 / IP 67 / IP 69 IP 67, átmeneti vízbemerítés 1 méterig, max.15 percig IP 69, nyomás legfeljebb 100 bar, vízhőmérséklet legfeljebb 80°C, legalább 0,15 m távolságból Beépítési szélesség 102 mm Beépítési magasság 102 mm Max. beépítési mélység: 62 mm Szélesség: 130 mm Magasság: 130 mm Mélység: 77 mm Tömeg: 0,215 kg szabvány szerint IEC 60670-22 szabvány szerint DNV GL tanúsítvány száma: TAE00000EE

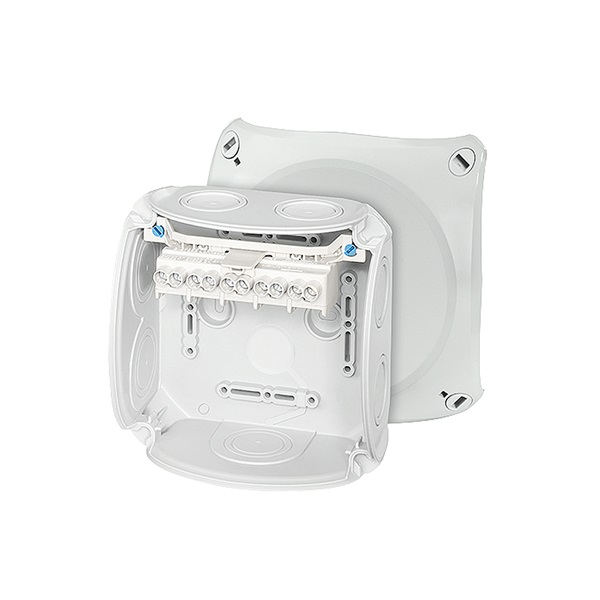

1,5–6 mm², Cu 3~ Kapcsokkal, pólusonként 2 db csatlakozással 5 pólusú, pólusonként 6 x 1,5 mm² r / f, 4 x 2,5 mm² r / f, 4 x 4 mm² r / f, 4 x 6 mm² r / f, 2 x 10 mm² r / f Kábelbevezető tömszelencék alkalmazása esetén eltávolítható rugalmas tömítőmembránok, tömítési tartomány O 9,0–21,0 mm 1 db kábelbevezetési lehetőség a doboz alján, tömítési tartomány O 9,0–20,0 mm A fedélzáró segédeszköz nélkül plombálható Fedéltartó szál és fali rögzítéshez való külső felerősítő fülek mellékelve Színárnyalat: szürke, RAL 7035 A nyitott membránok lezárásához használjon EDK típusú kábelbevezetőt. Védettség = IP 66. Névleges szigetelési feszültség: Ui = 690 V a.c./d.c. Névleges áramerősség: 40 A Alapanyag PP (polipropilén) Védettség IP 66 Szélesség: 130 mm Magasság: 130 mm Mélység: 77 mm Tömeg: 0,245 kg A kapocs meghúzási nyomatéka: 1,5 Nm szabvány szerint IEC 60670-22

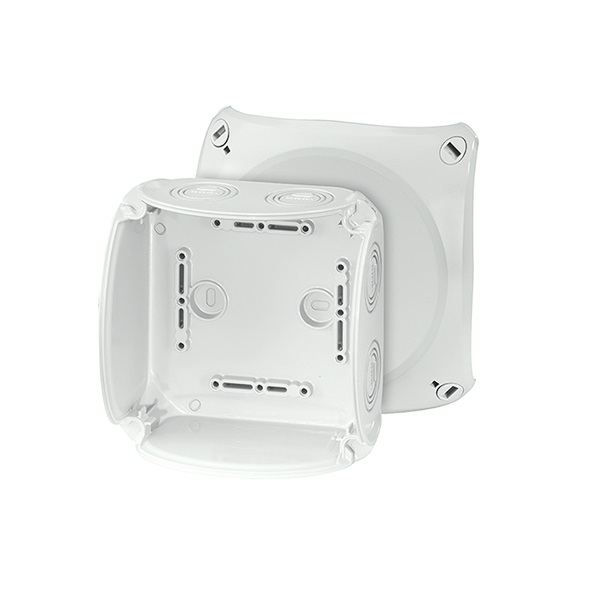

Kapcsok nélkül Kábelbevezetés kikönnyítéseken keresztül, AKM-et külön kell rendelni (lásd: LES-kábelbevezető rendszerek fejezetben) „Időjárásálló”, ellenáll az időjárás okozta igénybevételeknek (napfény UV-sugárzása, esővíz, hőmérsékletváltozások, ütésállóság stb.) Tengervíz-álló „Parti- és nyíltvizi alkalmazásokra” A fedélzáró segédeszköz nélkül plombálható Fedéltartó szál és fali rögzítéshez való külső felerősítő fülek mellékelve Színárnyalat: szürke, RAL 7035 Névleges szigetelési feszültség: Ui = 1000 V a.c./d.c. Alapanyag PC-GFS (polikarbonát) Védettség IP 66 / IP 67 / IP 69 IP 67, átmeneti vízbemerítés 1 méterig, max.15 percig IP 69, nyomás legfeljebb 100 bar, vízhőmérséklet legfeljebb 80°C, legalább 0,15 m távolságból Beépítési szélesség 83 mm Beépítési magasság 83 mm Max. beépítési mélység: 55 mm Szélesség: 104 mm Magasság: 104 mm Mélység: 70 mm Tömeg: 0,145 kg szabvány szerint IEC 60670-22 szabvány szerint DNV GL tanúsítvány száma: TAE00000EE
